X4CrNiMo16-5-1的热处理和塑化处理

交货条件+ A - 在600 - 650℃的温度下退火，在空气或炉中冷却

交货条件+ QT760 - 在950 - 1050℃硬化，在油或空气中冷却，回火温度为590 - 620℃

交货条件+ QT900 - 在950 - 1050℃硬化，在油或空气中冷却，回火温度为550 - 620℃

交货条件+ QT840 - 在900 - 1000℃硬化，在油或空气中冷却，回火范围为570 - 650℃

X4CrNiMo16-5-1化学成分标准

X4CrNiMo16-5-1

低碳马氏体不锈钢1.4418，X4CRNIMO16-5-1，Z8CND17.04，S165M，符合EN 10088-1，AIR 9160。

X4CrNiMo16-5-1化学成分：

碳 C：≤0.06

硅 Si：≤0.70

锰 Mn：≤1.50

磷 P：≤0.04

硫 S：≤0.030

铬 Cr：15.00~17.00

钼 Mo：0.80-1.50

镍 Ni：4.00-6.00

氮 N：≥0.02

X4CrNiMo16-5-1规格和应用

X4CrNiMo16-5-1是较好的马氏体等级之一，具有足够的耐腐蚀性，良好的强度性能和高硬度，碳含量降低。

该钢具有非常好的焊接接头的强度和耐腐蚀性，耐疲劳性，在低温环境下非常好的参数，以及与奥氏体钢18-8相当的耐腐蚀性。此外，它具有良好的可焊性。

主要以棒的形式供应的材料用于生产化学，能源，船舶，造船，航空/低温工业中的阀门，涡轮机子组件，螺母和螺栓，轴，销，活塞，主轴，曲轴，搅拌器。

X4CrNiMo16-5-1的机械和物理性质

退火状态+ A.

尺寸> 16mm

拉伸强度，R m：<1100MPa

硬度，HB：<320

尺寸> 16mm

拉伸强度，R m：<1150MPa

硬度，HB：<380

X4CrNiMo16-5-1棒材的热处理条件+ QT760

抗拉强度，R m：760 - 960 MPa

屈服点，R e：> 550MPa

伸长率，A：> 16％

尺寸KV 20℃的抗冲击性：> 70J

X4CrNiMo16-5-1棒材的热处理条件+ QT900

拉伸强度，R m：900-1150MPa

屈服点，R e：> 700MPa

伸长率，A：> 10％

尺寸KV 20℃的抗冲击性：> 60J

X4CrNiMo16-5-1棒材的热处理条件+ QT840

拉伸强度，R m：840-1100MPa

屈服点，R e：> 660MPa

伸长率，A：> 14％

尺寸KV 20℃的抗冲击性：> 55J

X4CrNiMo16-5-1其他机械和物理特性

弹性模量，E = 200 GPa

热容量，c p = 430 J * kg -1 * K -1

导热率，λ= 15 W * m -1 * K -1

比电阻，Ω：0.8 mkOhm * m

X4CrNiMo16-5-1的热处理和塑化处理

交货条件+ A - 在600 - 650℃的温度下退火，在空气或炉中冷却

交货条件+ QT760 - 在950 - 1050℃硬化，在油或空气中冷却，回火温度为590 - 620℃

交货条件+ QT900 - 在950 - 1050℃硬化，在油或空气中冷却，回火温度为550 - 620℃

交货条件+ QT840 - 在900 - 1000℃硬化，在油或空气中冷却，回火范围为570 - 650℃

在1.4418，X4CrNiMo16-5-1，Z8CND17-04，S165M中，我们提供：

拉制和剥皮棒钢板、冷轧带、锻件

其他替代品和X4CrNiMo16-5-1的等价物：

1.4418，X4CRNIMO16-5-1，X 4 CRNIMO 16-5-1,4418，Z6CND16-05-01，Z 6 CND 16-05-01，FE-PM3504，Z8CND17-04，Z 8 CND 17-04，Z8CND17 .04，Z 8 CND 17.04，X164M，BMS H-10，S165M，SS2387，SS 2387,248SV，08Х17Н5М3，Х17Н5М3,08CH17N5M3，CH17N5M3,08KH17N5M3，KH17N5M3，H17N5M3,08H17N5M3

X4CrNiMo16-5-1是一种马氏体/铁素体的不锈钢，用于船舶，汽车，机械等行业，如：螺旋桨，及机床部件(轴，螺栓等)。

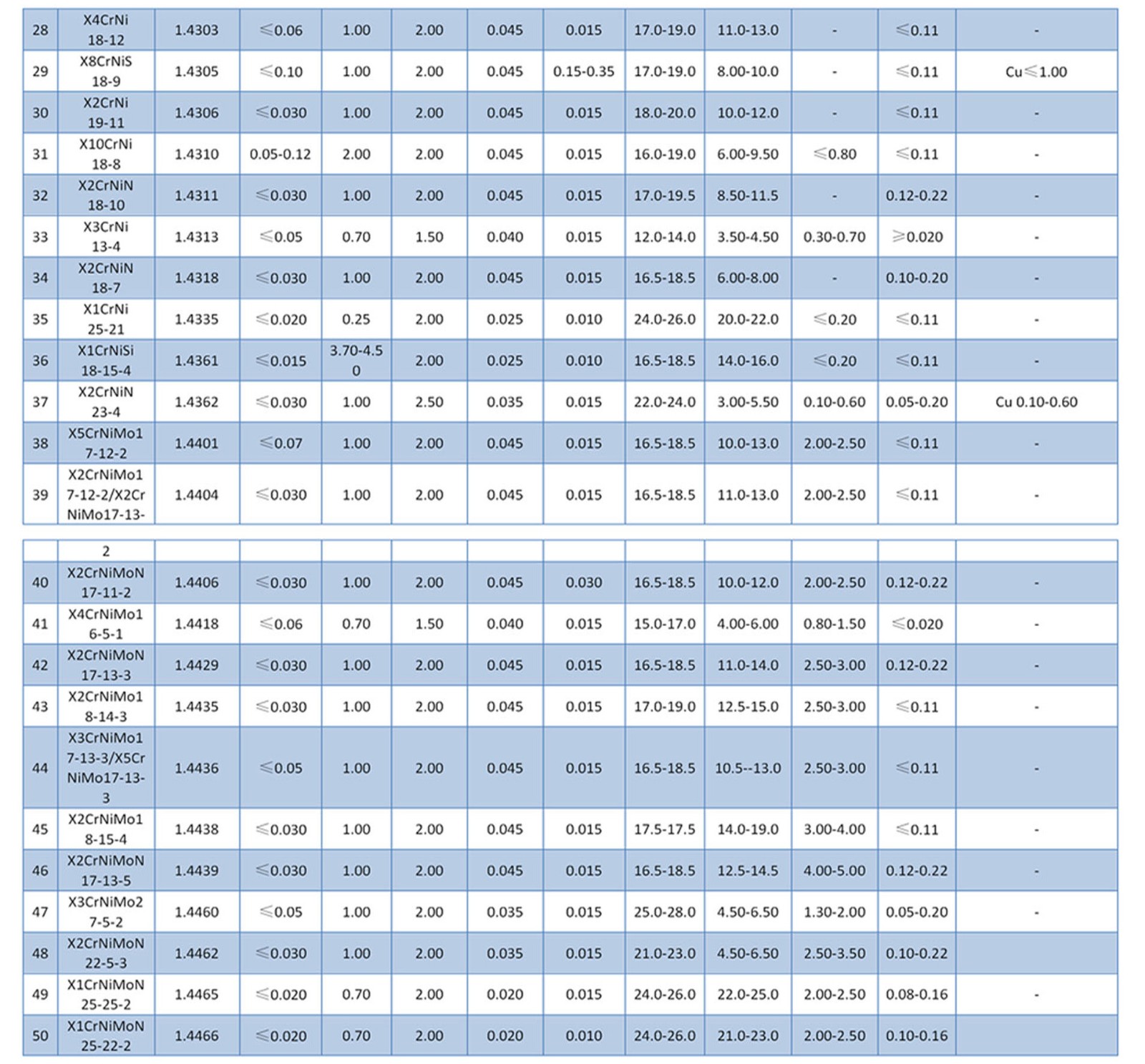

1.4418,X4CrNiMo16-5-1的化学成分(％)：

C Si Mn S P Cr Ni Mo N

≤ 0.06 0.70 ≤ 1.50 ≤ 0.030 0.040 15.0-17.0 4.0-6.0 0.8-1.5 ≥ 0.020

如果强行换算成中国材料，应该是0Cr16Ni5Mo
